Sada pro ohřev vody v kotli ECO Solar Boost PRO 3000W MPPT

Detailní popis produktu

⚡ Solární sestava pro ohřev vody – 8× 375 Wp + ECO Solar Boost MPPT-3000 PRO (3,5 kW)

Systém je jednoduchý a nevyžaduje baterie. Stačí připojit 8 typických fotovoltaických panelů s provozním napětím cca 32 V nebo odpovídající počet dalších panelů a jako přijímač energie použít například elektrický kotel (bojler), podlahové vytápění nebo jiné topné zařízení.

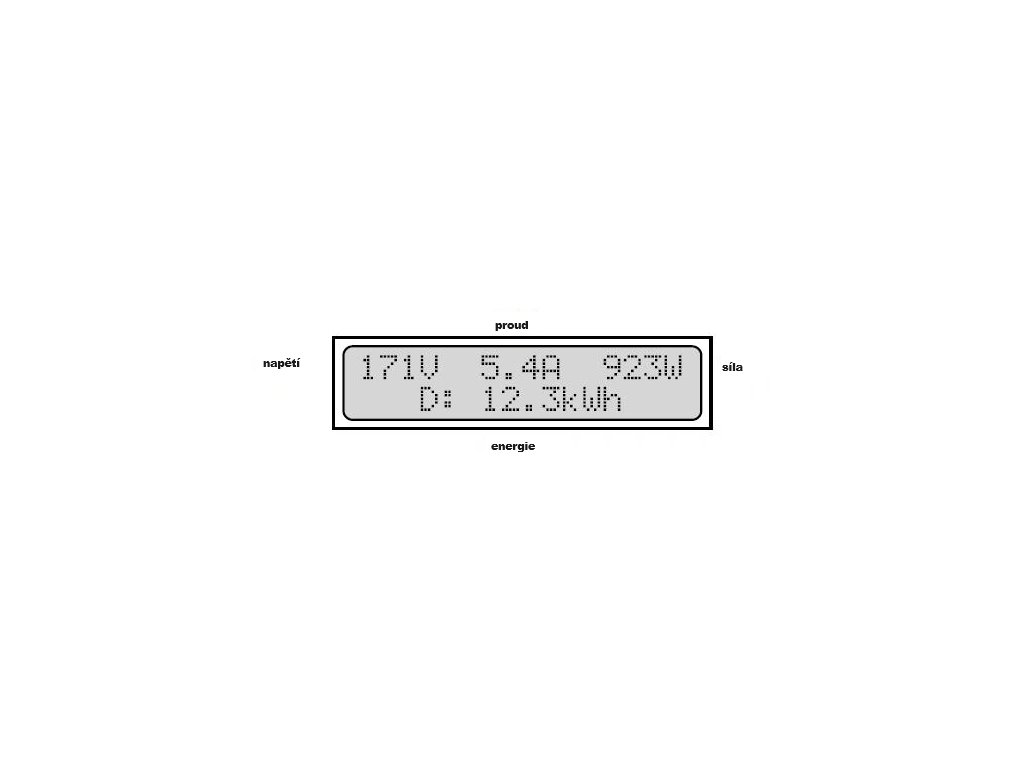

📟 LCD displej – přehled o provozu systému

Převodník ECO Solar Boost MPPT-3000 PRO je vybaven LCD displejem, který informuje o aktuálních parametrech fotovoltaické instalace.

• napětí systému fotovoltaických panelů
• energie vyrobená solárními panely
• aktuální výstupní výkon
• celková energie vyrobená v aktuálním dni
• celková energie vyrobená v předchozím dni
• celková vyrobená energie od prvního zapnutí

Displej navíc zobrazuje aktuální události a případné nesrovnalosti ve formě textových zpráv.

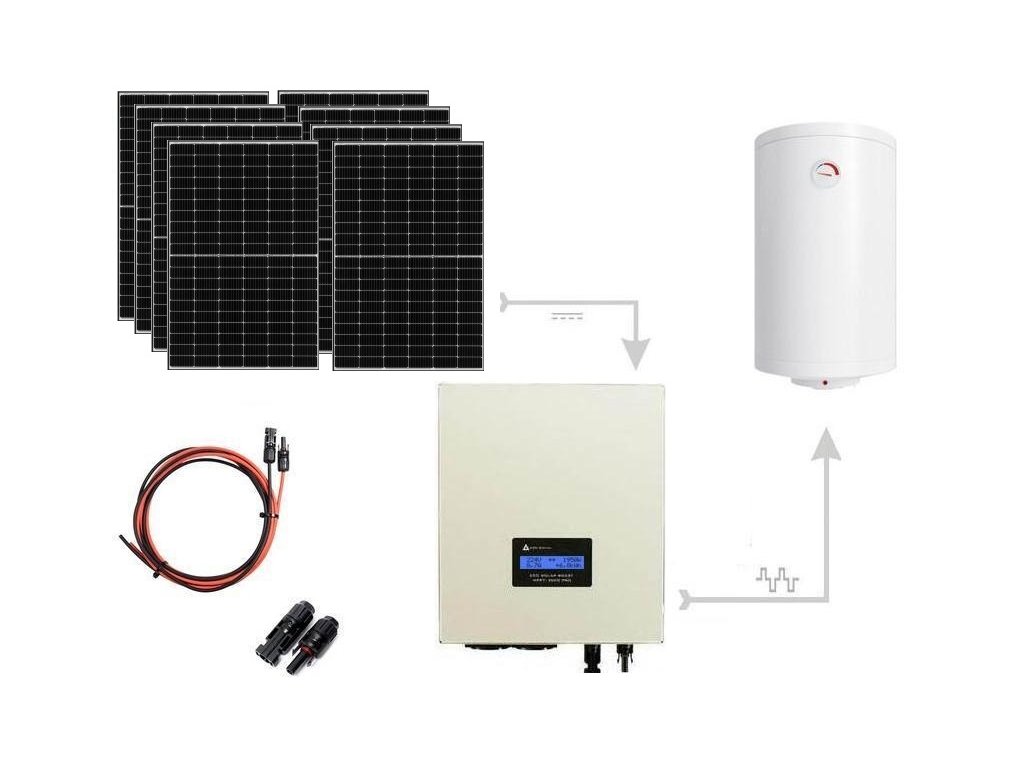

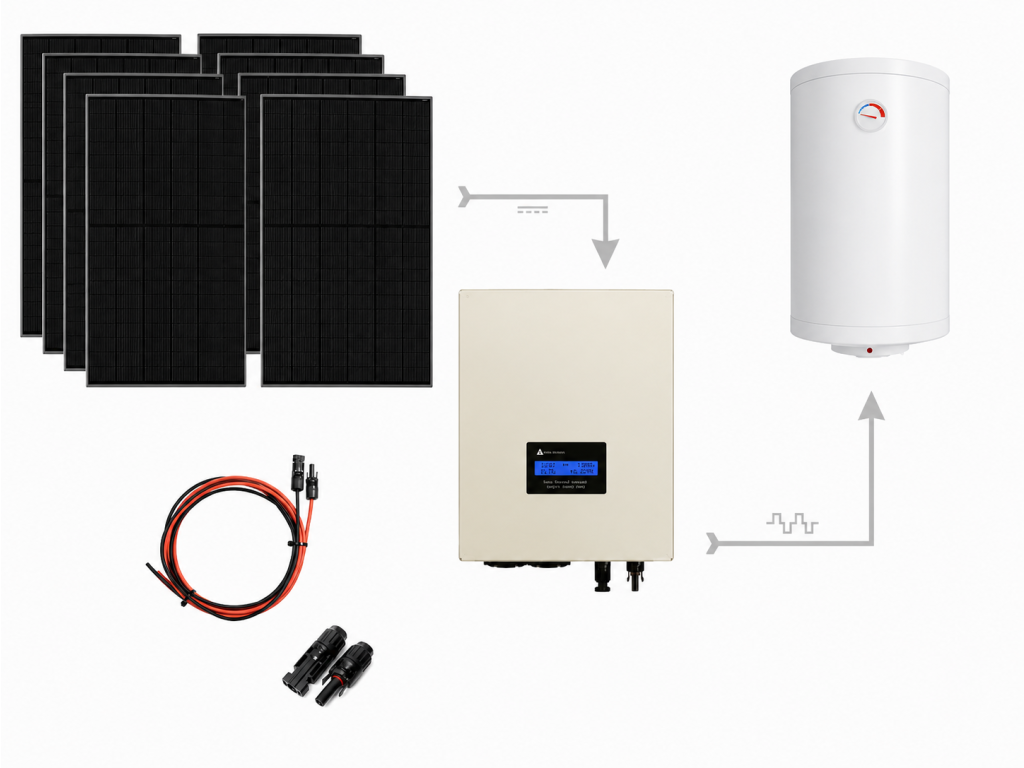

⚙️ Princip fungování systému

Stejnosměrný proud generovaný solárními panely se v měniči přeměňuje na střídavý proud, který lze využít pro napájení topných zařízení.

Maximální výkon systému je 3,5 kW. Převodník má dva výstupy:

• Výstup č.1 – prioritní
• Výstup č.2 – závislý

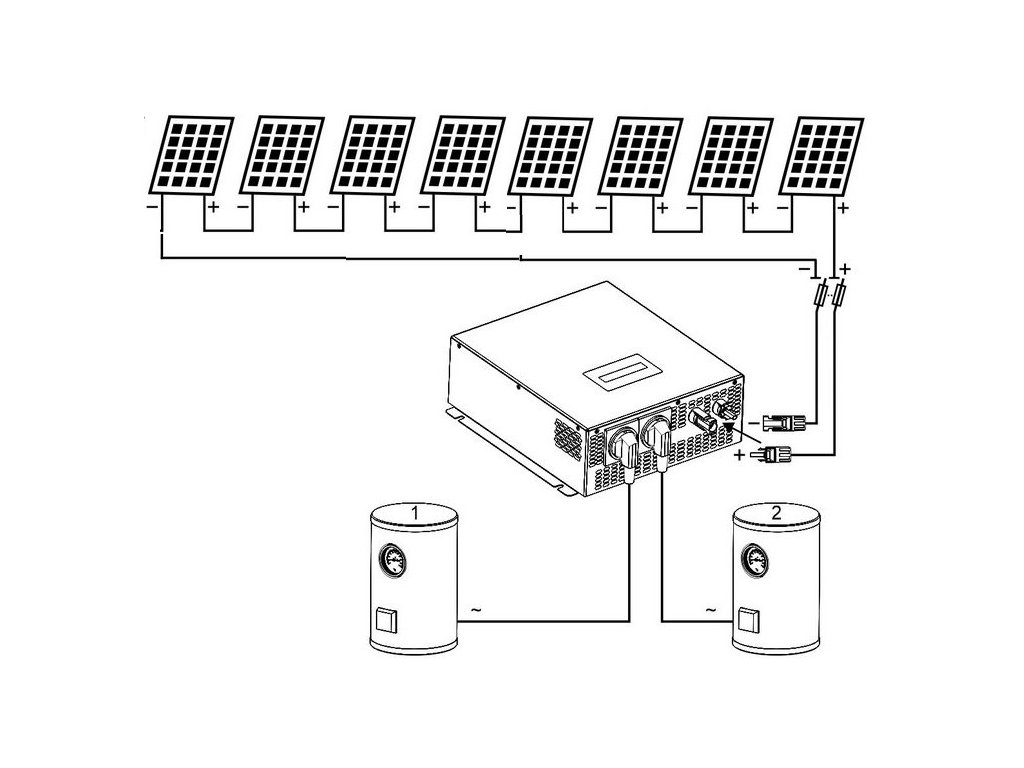

To umožňuje připojit například dva bojlery nebo dva topné okruhy. První zařízení je napájeno prioritně a druhé se aktivuje ve chvíli, kdy termostat prvního přestane odebírat energii.

Díky implementované technologii MPPT se měnič automaticky přizpůsobuje výkonu fotovoltaických panelů a nastavuje optimální pracovní bod, aby bylo ze solárního systému využito maximum dostupné energie.

Poznámka: Topná zařízení s elektronickými regulátory lze napájet pouze z výstupu č.1.

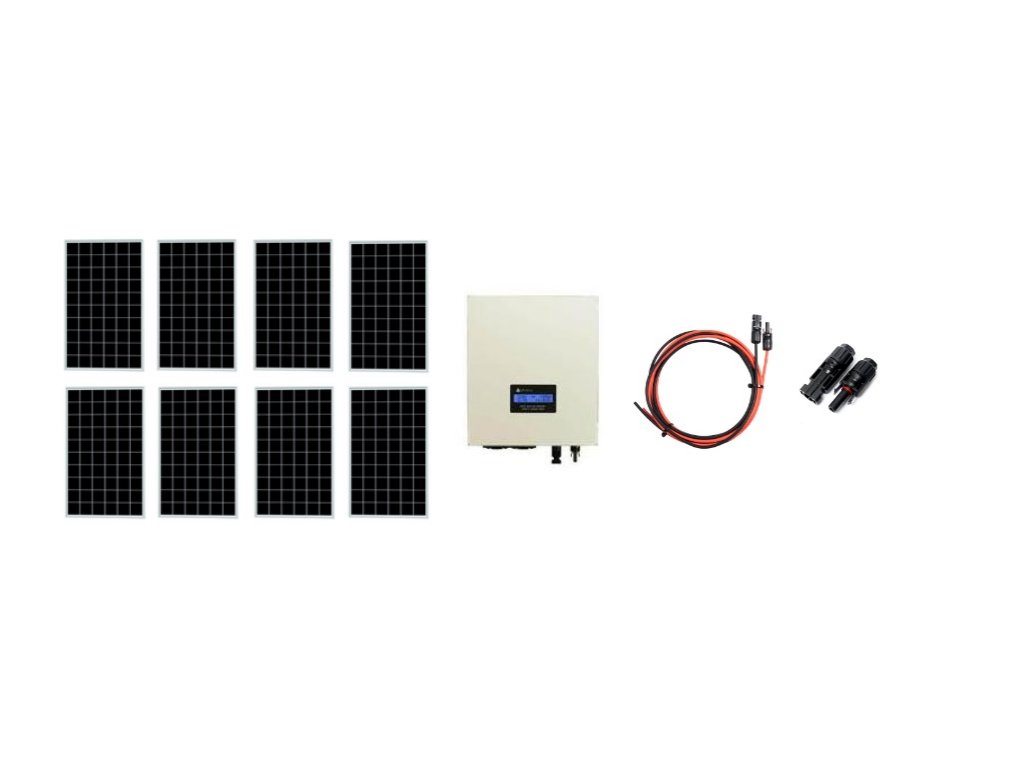

📦 Sada obsahuje

• 8× monokrystalický fotovoltaický panel 375 Wp
• 1× solární měnič ECO Solar Boost MPPT-3000 PRO 3,5 kW
• 1× sada kabelů 2×10 m (červený a černý) s konektory MC4 + 1× MC4 konektor
• návod k instalaci

📊 Technické parametry měniče

• Název produktu: ECO Solar Boost MPPT-3000 PRO
• Vstupní napětí: 120–350 V DC
• Výstupní napětí: 120–350 V AC
• Maximální výkon: 3,5 kW
• MPPT regulace: ANO
• Připojení FV panelů: sériové nebo sériově paralelní
• Typ výstupního napětí: modifikovaný sinus
• Výstup 1: prioritní
• Výstup 2: závislý
• Ochrana proti podpětí/přepětí: ANO
• Tepelná ochrana: ANO
• Ochrana proti přetížení: ANO
• Provozní teplota: -25 °C až +55 °C
• Účinnost: >96 %
• Chlazení: aktivní
• Připojení panelů: konektor MC4
• Výstupní zásuvky: 2× 230 V (typ E – s kolíkem)
• Kryt: hliník
• Krytí: IP21
• Rozměry: 320 × 272 × 96 mm
• Hmotnost: 4,1 kg

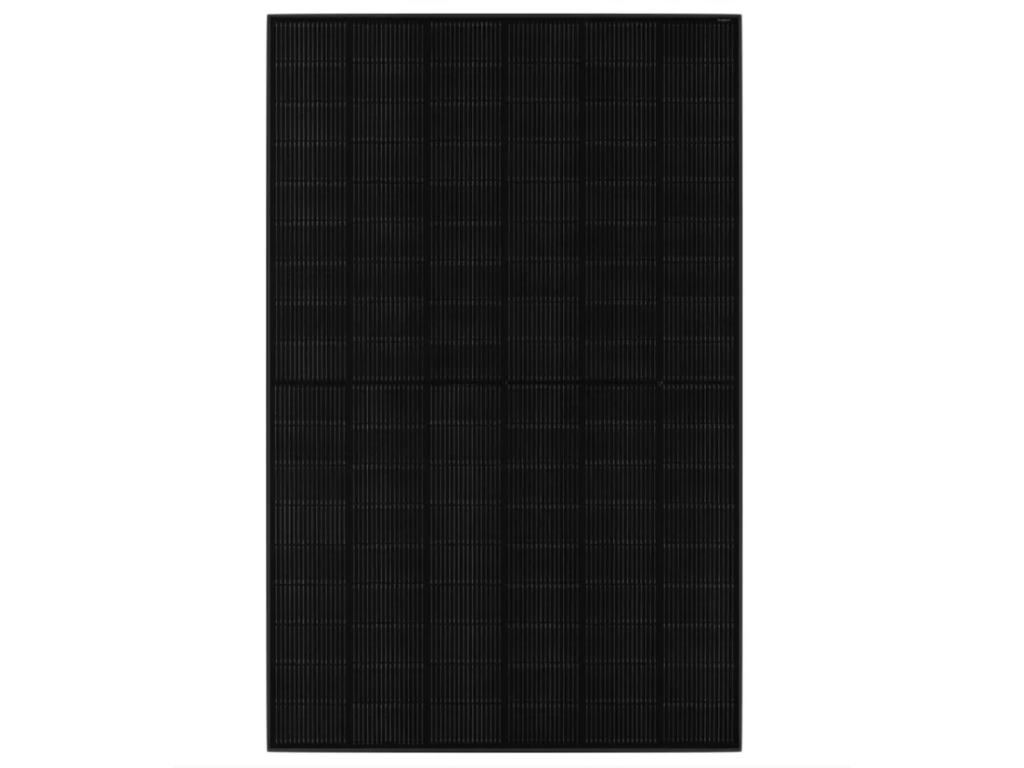

Fotovoltaický panel JA Solar JAM60S21 375/MR je monokrystalický panel s technologií Half-Cell a Multi Busbar (MBB), navržený pro efektivní výrobu elektrické energie v rezidenčních i komerčních systémech. Díky použití půlených článků dosahuje vyššího výkonu, lepšího chování při zastínění a nižších elektrických ztrát. Konstrukce panelu zároveň zajišťuje vysokou mechanickou odolnost a dlouhodobou spolehlivost provozu.

Hlavní vlastnosti a funkce:

• technologie Half-Cell pro snížení ztrát a vyšší výkon
• Multi Busbar (MBB) technologie pro lepší sběr proudu
• vyšší odolnost proti částečnému zastínění
• nižší riziko vzniku hotspotů
• lepší teplotní charakteristika panelu
• vysoká mechanická odolnost vůči zatížení
• anodizovaný hliníkový rám v černém provedení
• vhodný pro rezidenční i komerční fotovoltaické instalace
• certifikace IEC 61215, IEC 61730, UL 61215 a UL 61730
• 12letá záruka na produkt
• 25letá lineární záruka výkonu

Technické parametry solárního panelu:

• typ panelu: monokrystalický Half-Cell
• model: JA Solar JAM60S21-375/MR
• maximální výkon (Pmax): 375 Wp
• účinnost modulu: 20,2 %
• napětí naprázdno (Voc): 41,45 V
• proud nakrátko (Isc): 11,41 A
• napětí při maximálním výkonu (Vmp): 34,50 V
• proud při maximálním výkonu (Imp): 10,87 A
• tolerance výkonu: 0 až +5 W
• maximální systémové napětí: 1000 / 1500 V DC
• maximální hodnota sériové pojistky: 20 A
• počet článků: 120 (6×20)
• konektory: MC4-EVO2 / QC 4.10-35
• rozměry: 1769 × 1052 × 30 mm
• hmotnost: 20,2 kg
• krytí připojovací krabice: IP68
• provozní teplota: -40 °C až +85 °C
• statické zatížení přední strany: 5400 Pa
• statické zatížení zadní strany: 2400 Pa
